Zunächst müssen die beiden Ortsfunktionen bestimmt werden, am Besten mit Skizze dazu. Da der Ursprung des Koordinatensystems beliebig wählbar ist, wählen wir für \(17\mathrm{\ Uhr}\) den Zeitpunkt \(t_0=0\,h\).

Damit ergibt sich für Anna eine homogene Ortsfunktion für eine gleichförmig unbeschleunigte Bewegung:

\(s_A(t)=v_A\cdot t_A=35\cdot t_A\).

(Anm.: In diesem Fall muss nicht unbedingt in SI-Einheiten umgerechnet werden, da das Ergebnis in Stunden sinnvoller ist für die Bestimmung der Uhrzeit, zu der Leo Anna einholt. Bonusaufgabe: mit SI-Einheiten rechnen!)

Leo fährt mit höherer Geschwindigkeit als Anna, daher hat seine Ortsfunktion eine größere Steigung. Wir gehen wiederum von einer mittleren Geschwindigkeit aus, also von einer gleichförmig unbeschleunigten Bewegung und entsprechend einer linearen Ortsfunktion:

\(s_L=v_L\cdot t_L\)

Da Leo um \(17\, : \, 20\mathrm{\ Uhr}\), also \(20\,min=\frac{1}{3}\, h\) später als Anna, losfährt muss gelten \(t_L=t_A-\frac{1}{3}\) und es ergibt sich:

\(s_L=v_L\cdot (t_A-\frac{1}{3})=v_L\cdot t_A - \frac{1}{3}\cdot v_L\)

Der Term \(-\frac{1}{3}\cdot v_L\) entspricht also dem Offset der linearen Ortsfunktion von Leo (dem Parameter \(d\) der linearen Funktion \(y=k\cdot x +d\)).

Die beiden Ortsfunktionen sind in der Grafik rechts abgebildet.

Um den Zeitpunkt, an dem Leo Anna einholt, zu ermitteln, werden die beiden Ortsfunktionen gleichgesetzt:

\(s_A=s_L\)

und mit den eingesetzten Werten:

\(35\cdot t_A=60\cdot (t_A-\frac{1}{3})\qquad \Rightarrow \qquad 25\cdot t_A = 20\)

und damit:
\(t_A = 0,8\,h =48\, min\)

Leo holt Anna \(48\, min\) nach ihrer Abfahrt ein, erreicht sie also um \(17\, : \, 48\mathrm{\ Uhr}\).

Um den Ort zu bestimmen, an dem er sie einholt, muss der Zeitpunkt \(t_A=0,8\,h\) noch in eine der Ortsfunktionen eingesetzt werden (Bonusfrage: Weshalb ist es egal, in welche Ortsfunktion eingesetzt wird?):
\(s(t_A=0,8)=35\ \frac{km}{h}\cdot 0,8\,h=28\, km\)

\(v=\(\frac{s}{t}\) \qquad \Rightarrow\qquad \(\frac{8570\, m}{30\cdot 60\, s}\)=4,76\,\frac{m}{s}\)

\(\overline{v}=\frac{\left( 5\ min \cdot 100 \ \frac{km}{h}+ 15\ min \cdot 160 \ \frac{km}{h} \right)}{20\ min}=145 \ \frac{km}{h}\)

Der Weg, der in den Zeiten von \(t_a\) bis \(t_b \, \gt \, t_a\) zurückgelegt wird, entspricht dem Integral der Geschwindigkeitsfunktion, also:

\(s=\displaystyle\int_{t_a}^{t_b}\, v(t) \, \mathrm{d}t\)

Graphisch entspricht das der Fläche, die der Graph der Funktion \(v(t)\) mit der \(t\mathrm{-Achse}\) einschließt.

Dabei tragen Flächen, die sich unterhalb der \(t\mathrm{-Achse}\) befinden, negativ zum Integral bei. Das bedeutet, der zurückgelegte Weg wird geringer bzw. verläuft die Bewegung in entgegengesetze Richtung (in Richtung des negativen Ortes \(x(t)\)).

Damit sich also der Körper wieder am Ausgangspunkt befinden kann, muss das Integral \(s=\displaystyle\int_{t_a}^{t_b}\, v(t) \, \mathrm{d}t\, = \, 0\) sein.

Dafür müssen stückweise die Flächeninhalte bestimmt werden, wie im Bild zu sehen ist. Dabei ist der zurückgelegte Weg in die \(\mathrm{positive }\quad x\mathrm{-Richtung}\) rot und der Weg in \(\mathrm{negativer }\quad x\mathrm{-Richtung}\) blau dargestellt.

Das erste Flächenstück entspricht einem Dreieck (im Bild mit a bezeichnet), der Fächeninhalt ist \(a = \frac{2 \cdot 4}{2}= 4\). Fläche b entspricht einem Rechteck mit Seitenlängen \(6\, \& \, 4\), der Flächeninhalt ist also \(24\). Fläche c ist wiederum ein Dreieck mit dem Flächeninhalt \(8\). Nach \(12\, \mathrm{Sekunden}\) befindet sich der Körper also \(4\, m + \, 24\, m + \, 8\, m = 36\, m\) vom Ausgangspunkt entfernt.

In den Zeiten von \(t_1=12\, s\) bis \(t_2=18\, s\) legt der Körper \(18\, m\) in die entgegengesetzte Richtung zurück. Damit er sich wieder am Anfangsort befindet, muss er weitere \(18\, m\) zurücklegen. Dafür benötigt er \(6 \cdot \Delta t = 18\, s \quad \Rightarrow \quad \Delta t = 3 \, s\). Zum Zeitpunkt \(t_n = 18\, s + \, \Delta t = 21\, s\) befindet sich der Körper also wieder am selben Ort, wie zu Beginn der Bewegung.

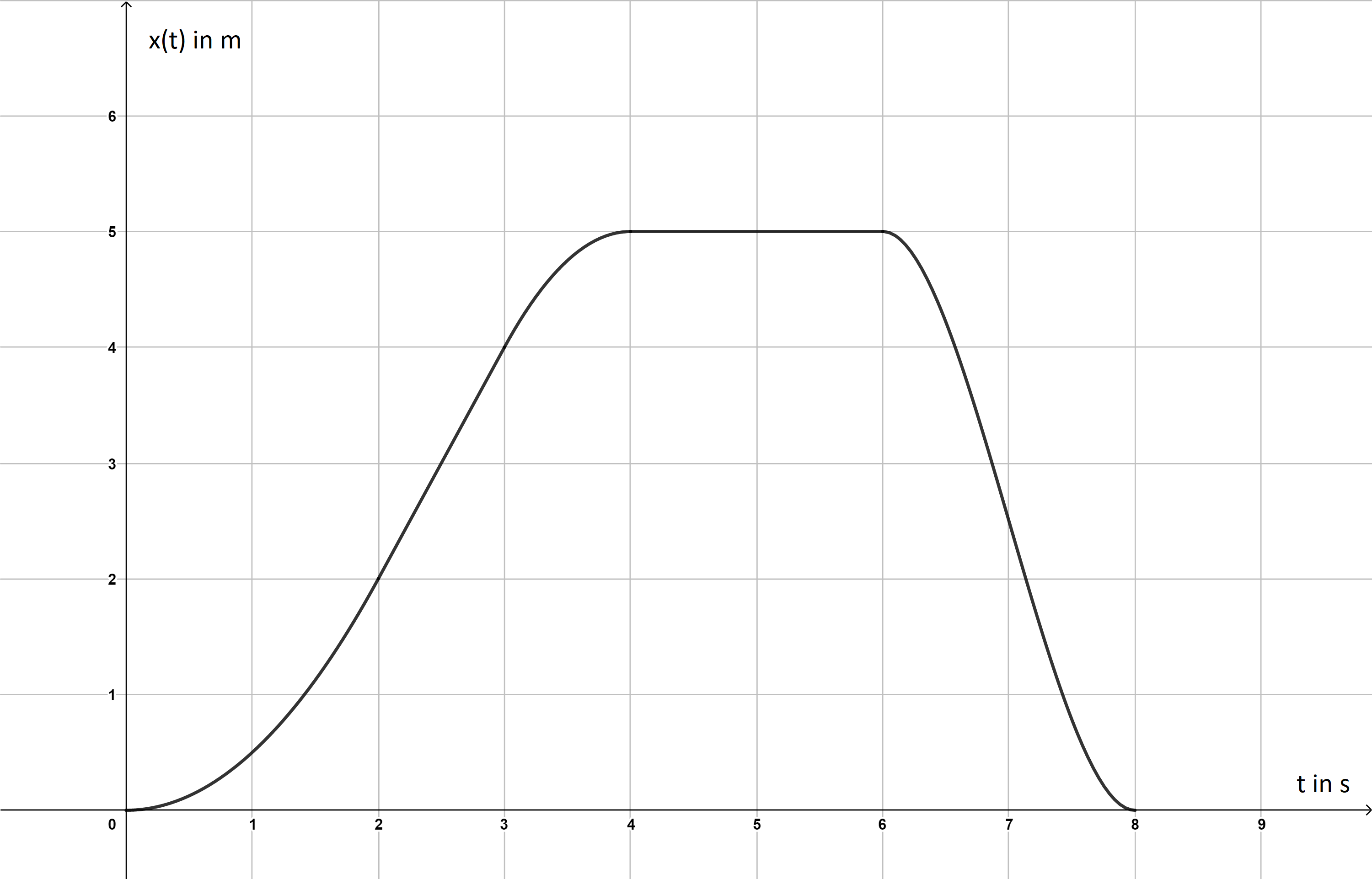

Das \(x(t)\)-Diagramm beschreibt den zurückgelegten Weg in Abhängigkeit der Zeit.

Antwort 1:

Eine gleichförmige Bewegung bedeutet, dass in gleichen Zeiten gleiche Wege zurückgelegt werden. In der ersten Sekunde der Bewegung kann im Diagramm abgelesen werden, dass etwa \(\frac{1}{2}\, m\) zurückgelegt wird. Nach \(2\, s\) befindet sich der Körper aber bereits bei \(x(t=2\, s)=2\, m\). Es kann sich daher nicht um eine geradlinig gleichförmige Bewegung handeln. Die Bewegung muss beschleunigt sein.

Antwort 2:

Da zwischen den Zeiten \(t_1=4\, s\) und \(t_2=6\, s\) kein Weg zurückgelegt wird, steht der Körper still.

Antwort 3:

Da das \(x(t)\)-Diagramm den zurückgelegten Weg angibt und bei \(t_{Anfang}=0\, s\) und \(t_{Ende}=8\, s\) der selbe Funktionswert (nämlich \(x(0)=x(8)=0\, m\)) vorliegt, befindet sich der Körper nach \(8 \; \mathrm{Sekunden}\) am selben Wort wie zu Beginn der Beweung.

Antwort 4:

Die Bewegung des Körpers ist lediglich entlang einer Geraden. Der Körper bewegt sich in den letzten beiden Sekunden daher jedenfalls entgegen der Richtung der ersten vier Sekunden, also rückwärts. Da außerdem eine geradlinige und ebene Bewegung angenommen wird, muss die Bewegung "abwärts" ausgeschlossen werden.

Antwort 5:

Nach \(6\; \mathrm{Sekunden}\) befindet sich der Körper \(5\, m\) vom Ausgangspunkt entfernt. Dieser Weg wird in den Zeiten von \(t_1=6\, s\) bis \(t_2=8\, s\) wieder zurückgelegt, allerdings in entgegengesetzer Richtung.

Die Geschwindkeit \(v\) in SI-Einheiten umrechnen \(v=100\ \frac{km}{h}=100\cdot \frac{1000\,m}{3600\,s}=27,\dot{7}\,\frac{m}{s}\)

Der Impuls ist \(p=m\cdot v\) und folglich

\(m=\frac{16000}{27,\dot{7}}=576\,kg\)

Zunächst muss die Geschwindigkeit in \(\frac{m}{s}\) ausgedrückt werden:

\(v=100\ \frac{km}{h}=\frac{100}{3,6}\ \frac{m}{s}=27,\dot7\ \frac{m}{s}\)

Aus der Definition der Beschleunigung folgt dann:

\(a=\frac{\Delta v}{\Delta t}=\frac{27,\dot{7}-0}{15-0}=1,\bar{851}\ \frac{m}{s}\).
Für \(s\) gilt, mit \(v_0\) ist hier die Anfangsgeschwindigkeit gemeint:

\(s(t)=v_0\cdot t+\frac{1}{2}\cdot a\cdot t^2\qquad \Rightarrow\qquad s(15)=0+\frac{1,\bar{851}}{2}\cdot 15^2=208,\dot{3}\,m\)

\(v=a\cdot t\)

Die Geschwindigkeit muss zunächst in \(\frac{m}{s}\) umgerechnet werden:

\(90\ \frac{km}{h} = 90 \ \frac{1000\, m}{3600\, s}=\frac{90}{3,6}\ \frac{m}{s}=25\ \frac{m}{s}\)

Einsetzen ergibt:

\(25\ \frac{m}{s}= 6\ \frac{m}{s^2}\cdot t \qquad \Rightarrow \qquad t = \frac{25}{6}\ s \ \approx \ 4,17\, s\)
